電纜光纖測溫監測系統的工作原理基于拉曼散射技術，這是一種利用光與物質相互作用時發生頻率變化的現象進行溫度測量的先進方法。以下是對拉曼散射技術及其在電纜光纖測溫監測系統中工作原理的詳細解析：
現象描述：
當一束單色光（如激光）照射到物質（如光纖中的分子）上時，光子與分子發生相互作用，導致光子的方向和頻率發生變化。這種非彈性散射現象稱為拉曼散射。
能量轉移：
在拉曼散射過程中，光子與分子之間發生能量轉移。分子吸收光子后，從基態躍遷到激發態，然后迅速回到基態并釋放出一個光子。釋放的光子可能與入射光子具有相同的能量（彈性散射，如瑞利散射），也可能具有不同的能量（非彈性散射，如拉曼散射）。
拉曼光譜：
拉曼散射光的光譜中包含了關于分子振動的信息。不同種類的分子具有獨特的振動模式，因此會產生與入射光頻率有特定差值的散射光，這種光譜稱為拉曼光譜。通過分析拉曼光譜，可以獲取物質的分子結構和組成信息。
溫度敏感性：
拉曼散射光的強度或頻率與物質的溫度密切相關。隨著溫度的變化，分子的振動能級也會發生變化，從而導致拉曼散射光的特性發生變化。這種溫度敏感性使得拉曼散射技術成為一種有效的溫度測量方法。
二、電纜光纖測溫監測系統的工作原理系統組成：

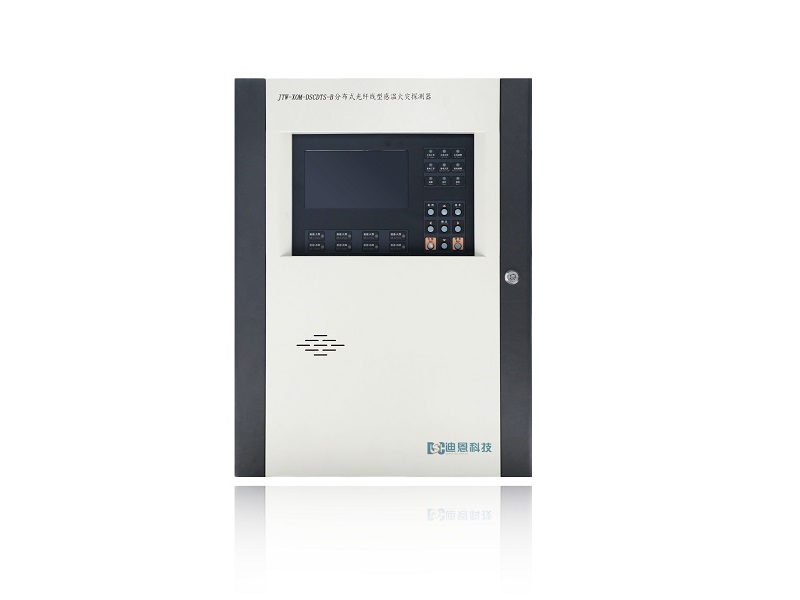

電纜光纖測溫監測系統通常由激光發射器、傳感光纖、光路耦合器、分光器、光電探測器、數據采集單元和數據處理系統等部分組成。
工作原理：
激光發射：激光發射器產生大功率的光脈沖，這些光脈沖被注入到傳感光纖中。
拉曼散射：當光脈沖在光纖中傳播時，會與光纖中的分子發生拉曼散射。散射光中包含了溫度信息，特別是反斯托克斯光和斯托克斯光的強度比與溫度密切相關。
光信號傳輸與分離：散射光返回光路耦合器后，被傳輸?shù)椒止馄?。分光器將散射光分離為斯托克斯光和反斯托克斯光，這兩束光分別經過光電探測器進行光電轉換和放大。
數據采集與處理：光電探測器輸出的電信號經過數據采集單元進行高速數據采樣并轉換為數字量。然后，數據處理系統對采集到的數據進行進一步處理，計算出光纖沿線各點的溫度值。
溫度監測與報警：系統實時監測光纖沿線的溫度分布，并將溫度數據發送到監控中心。如果監測到的溫度超過預設的安全閾值，系統會自動發出報警信號，以便及時采取措施防止事故發生。
技術特點：
高精度：拉曼散射測溫技術具有高精度，溫度測量精度可達±1°C，甚至更高。
長距離監測：光纖傳感器可以覆蓋很長的距離，適合長距離電纜的溫度監測，單套系統可監測80公里以上的電纜線路。
抗干擾性強：光纖本身不受電磁干擾的影響，能夠在高壓電場或強磁場環境中穩定工作。
耐腐蝕和耐磨損：光纖材料具有良好的耐腐蝕性和耐磨損性，適合在惡劣環境下使用。
實時監測與定位：系統能夠?qū)崟r(shí)監測電纜的溫度變化，并精確定位異常溫度點，實現早期預警。
提高安全性：通過實時監測電纜的溫度變化，及時發現潛在的安全隱患，防止因過熱導致的絕緣層損壞和火災事故。
降低維護成本：系統能夠自動記錄和分析溫度數據，減少人工巡檢頻次，降低維護成本。
延長使用壽命：通過合理調整電纜的載流量，避免電纜長期處于高溫狀態，從而延長電纜的使用壽命。
智能化管理：系統支持與SCADA（監控與數據采集）系統聯動，實現故障自動隔離和遠程監控，提高電力系統的智能化管理水平。
總結來看，電纜光纖測溫監測系統利用拉曼散射技術實現了對電纜溫度的實時監測和精確定位，具有高精度、長距離監測、抗干擾性強等優點，在電力系統中具有廣泛的應用前景。
